Technische Daten

Gradbogen

• Teilungsradius 170 mm
• Teilungslänge -5° bis 125°
  Skalenwert  1°

Trommel

• Skalenwert 1'
• Schätzung 0,1'

Fernrohr

• Objektivöffnung 40 mm
• Vergrößerung 4 fach

Ausführung

• Griffart - Holz
• Farbgebung - grau

Instrument

• Abmessung 26 x 24 x 13 cm
• Gewicht 1,4 k

Behälter

• Abmessung 34 x 322 x 17 cm
• Gewicht 4,5 kg


immer orientiert

• exakte Positionsfindung und -berechnung mittels Messung des Höhenwinkels zwischen den Visierlinien Schiff-Kimm und Schiff-Gestirn bzw. durch Horizontalwinkelmessung in Küstennähe

unentbehrlich

• kaum störanfällig, unbeeinflusst durch Elektromagnetismus
• preiswert und einfach in der Handhabung
• lange Nutzungsdauer
• unabhängig von elektrischen Anlagen
• vorgeschriebene Ausrüstung zur Hochseenavigation

sichere Navigation

• optimale Einstellungsgenauigkeit
• verzerrungsfreie Abbildung durch hochwertige Spiegel von geprüfter Planheit, korrosionsfest versiegelt und feinfühlig justierbar
• Helligkeitsabgleich der beiden Teilbilder durch einschwenkbare Filtergläser (2+3) mit abgestimmter Durchlässigkeit
• leichte Peilung durch großes Fernrohrgesichtsfeld und schützende Augenmuschel
• leichtes, stark verripptes und korrosionsfestes Leichtmetall-Segment
• optimaler Schutz der empfindlichen Alhidade zwischen Segment und Handgriff

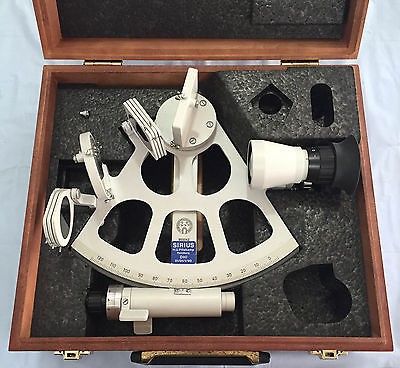

Zubehör

• Behälter aus Holz in feinster Verarbeitung
• Schlüssel zur Spiegeljustierung
• Prüfattest
• Bedien- und Justieranweisung

Spiegel

• Trommelsextant mit Vollsichtspiegel. Der Vollsichtspiegel ist halbdurchlässig.
  Er erlaubt eine weitaus leichtere Durchsicht, da die gesamt Oberfläche des Spiegels
  benutzt werden kann um das Himmelsgestirn zu observieren.
